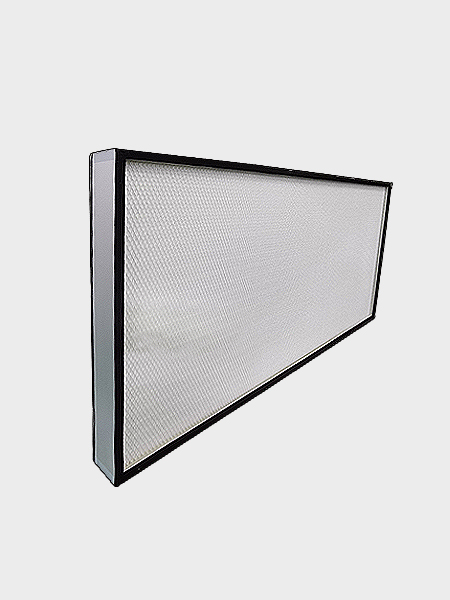

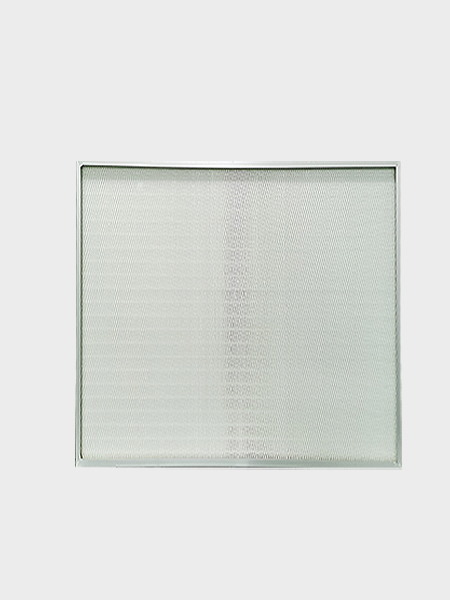

無隔板高效過濾器

【產品名稱】無隔板高效過濾器
【型號】CRAC-WGB-001-009
【外框】鋁型材，鋁板，鍍鋅框，不銹鋼
【濾料】超細玻璃纖維濾紙
【分隔物】熱熔膠

全國熱線

189-1490-9236

: 產品介紹
1、高效空氣過濾器制造技術確保V形通道。

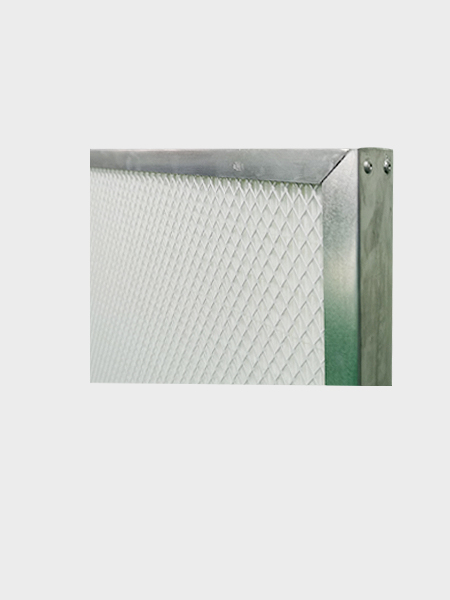

2、鋁型材外框，表面陽極處理，進出風面帶金屬護網，堅固、效率高且易于處理。
3、無縫密封技術，密封效果較久且不易泄漏，氣流均勻。
4、無隔板高效空氣過濾器級別：H13-H14，濾芯材質：玻纖；
5、確定所需過濾器所需風量（額定風量為0.45m/s以下）；
6、確定所需過濾器的尺寸及所安裝方式是否合適；
7、確定過濾器有無液槽密封、DOP檢測等要求。

工作原理

利用氣流通過濾芯纖維微孔或者狹窄、曲折的濾芯通道時產生多次碰撞，使塵埃粒子被阻擋或粘附在濾芯上，從而達到空氣凈化效果。

應用場所

常用于潔凈室末端。
如醫院的手術室、實驗室、制藥室、微電子、光纖設備、食品加工等潔凈度要求較高的工作環境。

使用環境

溫度 70%℃
濕度100%RH

使用材料表
USE MATERIAL LIST

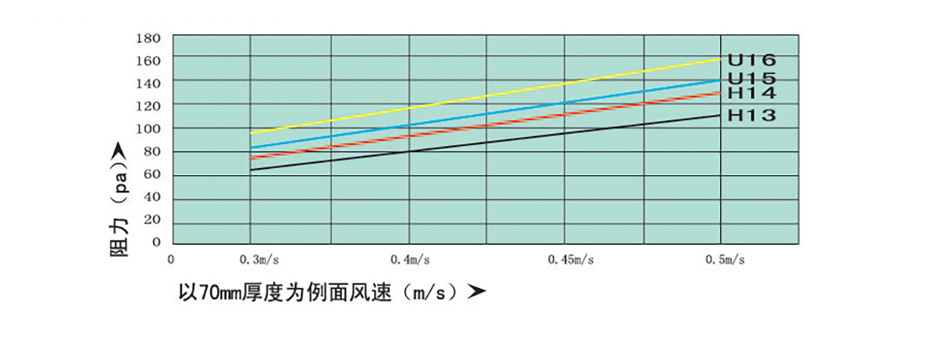

初阻力-風速關系曲線圖
Relation diagram

初阻力-風速關系曲線圖

技術參數
Technical parameters

外形尺寸	額定風量	面風速	額定初阻力（±10%）
Dimensions	Rated Air Flow	m/s	Initial Pressure Drop (Pa)
WxHxD(mm)	(m3/h)	m/s	H13 H14 U15
610x610x50	600	0.45	140 185 200
1170x570x50	1100	0.45	140 185 200
1170x1170x50	2200	0.45	140 185 200
305x610x70	300	0.45	100 125 135
610x610x70	600	0.45	100 125 135
1170x570x70	1100	0.45	100 125 135
1170x1170x70	2200	0.45	100 125 135
610x610x80	600	0.45	90 105 125
1170x570x80	1100	0.45	90 105 125
1170x1170x80	2200	0.45	90 105 125
610x610x100	600	0.45	80 95 110
1170x570x100	1100	0.45	80 95 110
1170x1170x100	2200	0.45	80 95 110
備注：1.性能初阻力公差±10% 2.可提供特殊尺寸制作，為您量身訂造貼心產品
