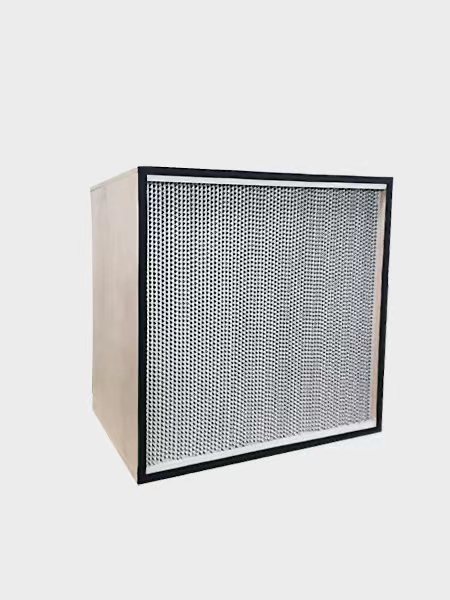

有隔板高效過濾器

【產品名稱】有隔板高效過濾器
【型號】CRAC-YGB-001-009
【濾材】玻纖
【外框】鋁型材，鋁板，鍍鋅板，不銹鋼
【用途】用于航空、航太、電子、半導體、晶片、生物制藥、醫院、食品行業等需要高潔凈度的場所

全國熱線

189-1490-9236

: 產品介紹
1、高效空氣過濾器制造技術確保V形通道。
2、鋁型材外框，表面陽極處理，進出風面帶金屬護網，堅固、效率高且易于處理。
3、無縫密封技術，密封效果較久且不易泄漏，氣流均勻。
4、無隔板高效空氣過濾器級別：H13-H14，濾芯材質：玻纖；
5、確定所需過濾器所需風量（額定風量為0.45m/s以下）；
6、確定所需過濾器的尺寸及所安裝方式是否合適；
7、確定過濾器有無液槽密封、DOP檢測等要求。

工作原理

利用氣流通過濾芯纖維微孔或者狹窄、曲折的濾芯通道時產生多次碰撞，使塵埃粒子被阻擋或粘附在濾芯上，從而達到空氣凈化效果。

應用場所

1、廣泛用于航空、航太、電子、半導體、晶片、生物制藥、醫院、食品行業等需要高潔凈度的場所。
2、用于空調通風系統的末端過濾。

使用環境

溫度70%℃
濕度100%RH

使用材料表
Use material list

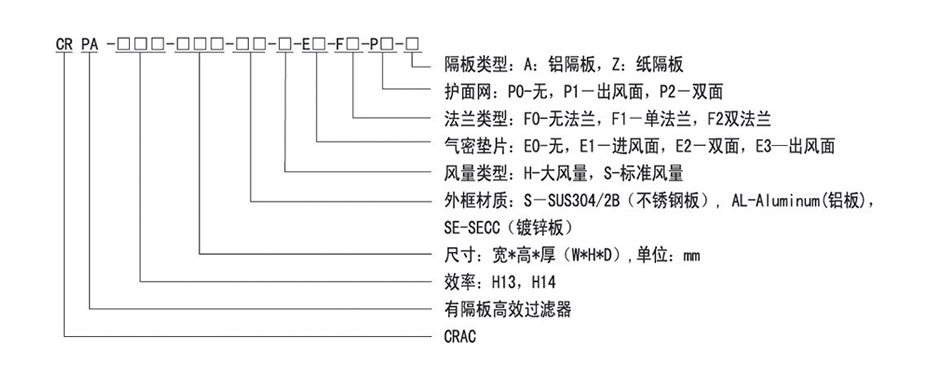

Cracfilter型號
Cracfilter model

Cracfilter型號

過濾器三視圖
Filter three view

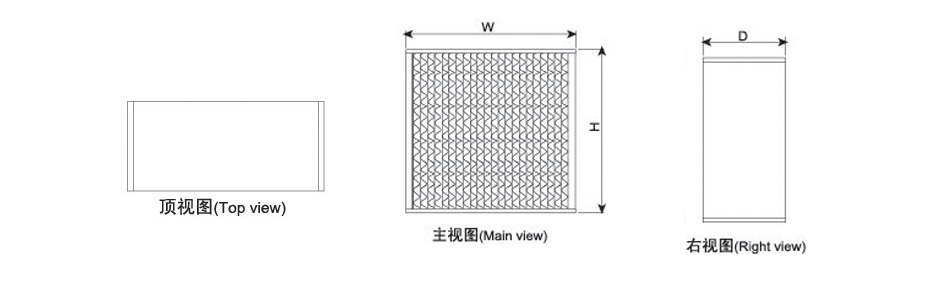

箱式三視圖

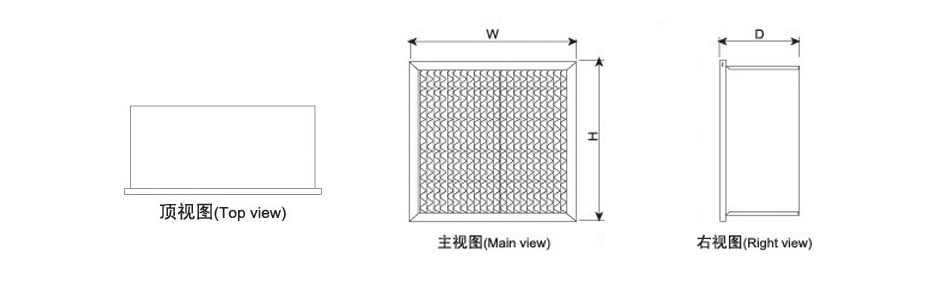

單法蘭三視圖

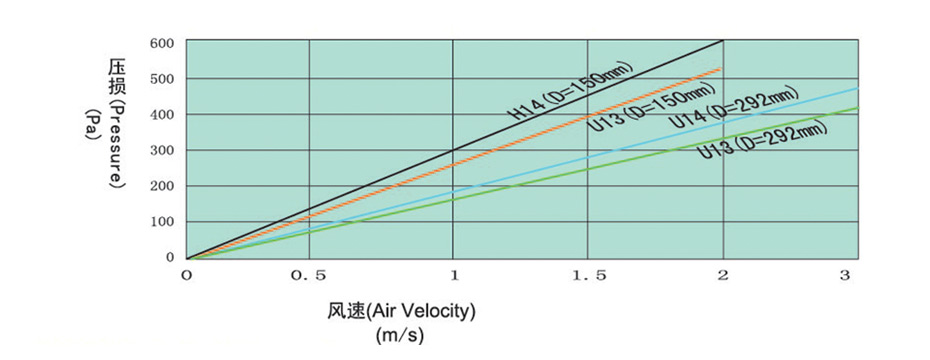

初阻力-風速關系曲線圖
Relation diagram

初阻力-風速關系曲線圖

技術參數
Technical parameters

外形尺寸	過濾面積	額定風量	初期壓損
Dimensions	Media Area(m2 )	Rated Air Flow(m3)	Initial Pressure Drop (Pa)
WxHxD(mm)	標準高風量	標準高風量	H13 H14
305x610x150	5.3 7.9	500 800	220 270
610x610x150	11.2 16.8	1000 1500	220 270
915x610x150	17.1 25.7	1500 2250	220 270
1220x610x150	23.2 34.6	2000 3000	220 270
320x320x220	4.4 6.6	370 555	220 270
484x484x220	10.5 15.8	1000 1500	220 270
630630220	18.2 27.3	1500 2250	220 270
305x610x292	10.9 16.3	1000 1500	220 270
610x610x292	23 34.6	2000 3000	220 270
915x610x292	35.3 53	3000 4500	220 270
1220x610x292	47.4 71.3	4000 6000	220 270
備注：1.性能初阻力公差±10% 2.可提供特殊尺寸制作，為您量身訂造貼心產品
